沖壓背板aoi自動光學檢測機自動化檢測產品外觀缺陷案例！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 421 次
注明：沖壓背板aoi自動光學檢測機檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
一、檢測內容及要求
檢測內容：
產品的尺寸檢測
注明：沖壓背板aoi自動光學檢測機檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
頂部條光
檢測良品分析圖： OK
頂部條光檢測良品分析圖： NG 不良特征：漏刻線
頂部條光檢測良品分析圖： NG 不良特征：漏刻線
四、系統安裝要求:
獲取沖壓背板aoi自動光學檢測機檢測產品外觀方案請登錄安徽思普泰克網站查閱：www.qdtxhq.com
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 漏刻線 | 條光檢測 | 可檢 |
| 2 | 兩款兼容 |
|
可兼容 |
注明：沖壓背板aoi自動光學檢測機檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。

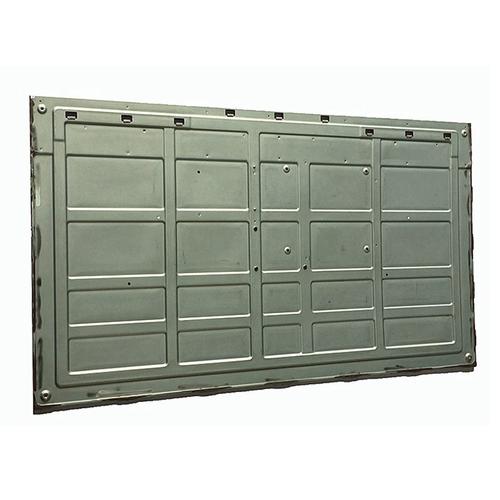

樣品圖：
二、設備組成及主要機構
設備型號： 在線檢測機 外形尺寸：690*690*900mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 1套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 1套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 1套 |
| 7 | 硬件機構 | SIPOTEK定制 | 1套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
沖壓背板aoi自動光學檢測機外觀－3D立體圖

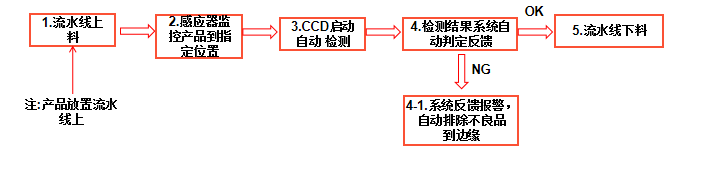

沖壓背板aoi自動光學檢測機檢測流程
沖壓背板aoi自動光學檢測機檢測流程
三、樣件測試圖片:

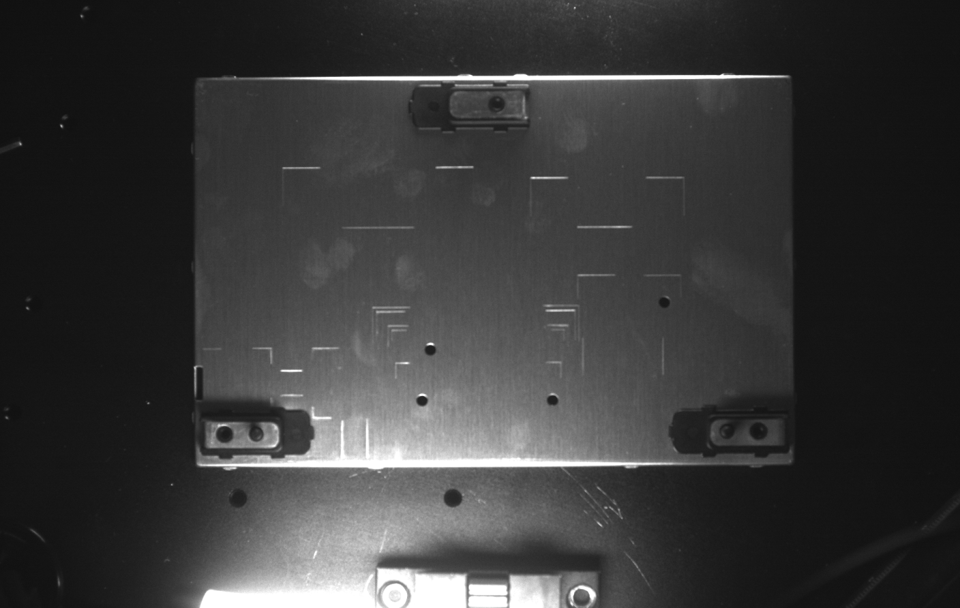

頂部條光檢測良品原圖：

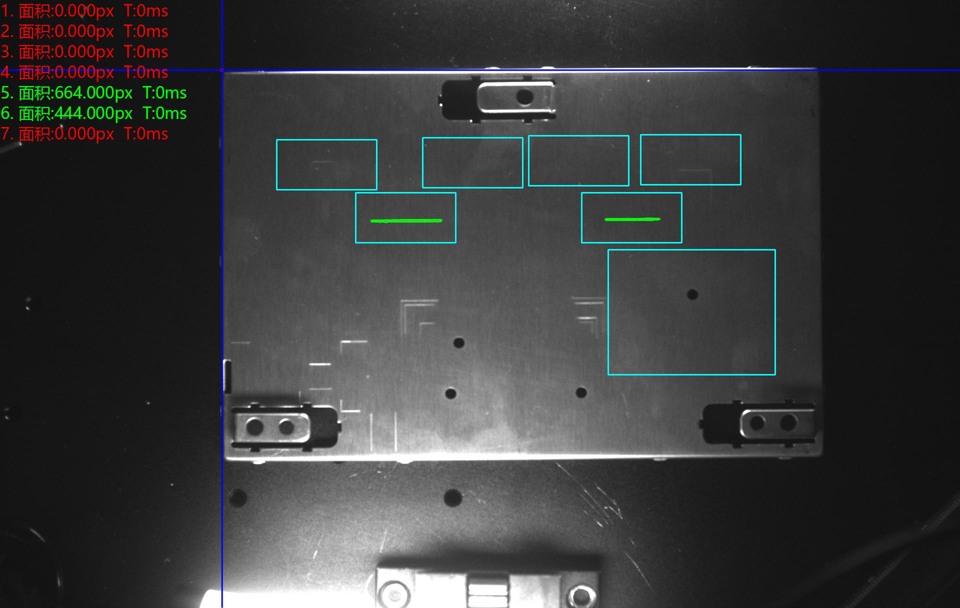

頂部條光檢測良品分析圖： OK

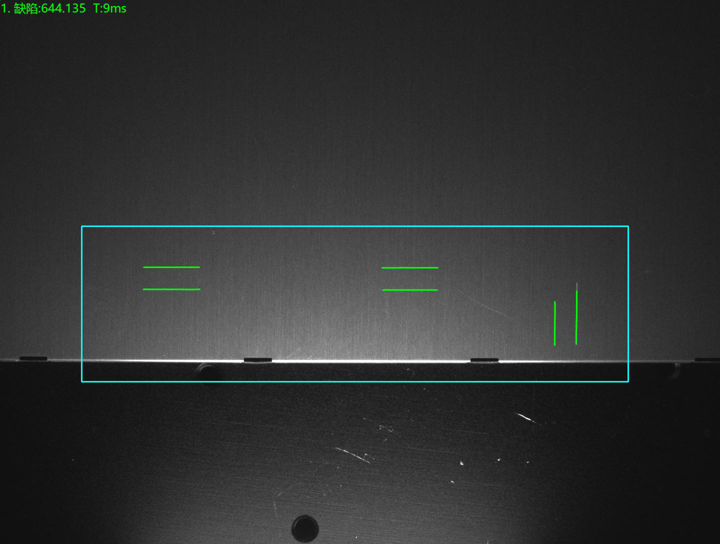

頂部條光檢測良品分析圖： NG 不良特征：漏刻線
頂部條光檢測良品分析圖： NG 不良特征：漏刻線
四、系統安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
獲取沖壓背板aoi自動光學檢測機檢測產品外觀方案請登錄安徽思普泰克網站查閱：www.qdtxhq.com
